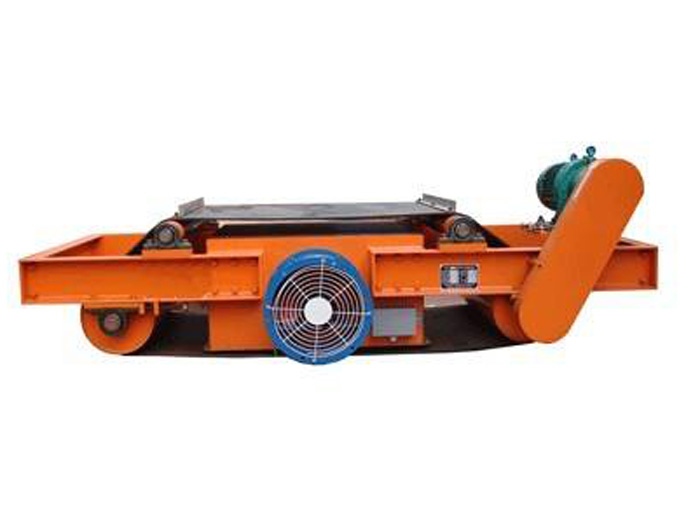

該設備結構中，包括了裝于框架上面的主動式皮帶輥、被動式皮帶輥以及繞于主動皮帶輥和被動皮帶輥上的頭尾封閉的卸鐵皮帶，在輸料皮帶底部?jī)?nèi)側沿皮帶的運行方向依次設置分別安置了電磁鐵和永磁體的電磁箱和永磁箱，在永磁箱末端下方設置集鐵料斗。卸鐵皮帶的外側表面間隔地設置有多個橫向的卸鐵擋條，以保障較大的鐵磁性類雜物能隨著卸鐵皮帶進行移動。電磁箱中的工作面與運行到下方的卸鐵皮帶位置于水平的位置，但永磁箱工作的平面及運行到其下方的卸鐵皮帶的位置水平方向上傾斜，以保障鐵礦石能良好地分離。

　　在工作過程中，礦石皮帶輸送機輸送礦石物料從除鐵設備下方通過，當金屬探測儀探測到夾雜在鐵礦石物料里的尺寸較大類的鐵磁性類雜物之時，按照信號立時啟動該除鐵器，此時，電機減速器驅動皮帶輥及卸鐵皮帶工作，水平裝設的電磁箱同時瞬時啟動強磁場（約幾秒鐘），將鐵磁類雜物與鐵礦石進行同時吸附起來，由運行著的卸鐵皮把鐵礦石及鐵磁性類雜物帶到了磁感應度較弱的永磁箱下方，因鐵礦石導磁性較弱，經永磁箱的分離，掉回礦石皮帶輸送機上，而尺寸較大的鐵磁性雜質因?qū)Т判愿叨还ぷ鞯男惰F皮帶帶入進了集鐵料斗里，從而實現鐵礦石分離除鐵。整個工作過程只幾分種，其電磁箱瞬時開啟強磁場只幾秒鐘，當金屬探測儀若沒有探測到輸送機上面鐵礦石物料里面有尺寸大的鐵磁性類雜物之時，電磁永磁組合式除鐵設備停止工作，大大地節約了使用除鐵器的能耗。
